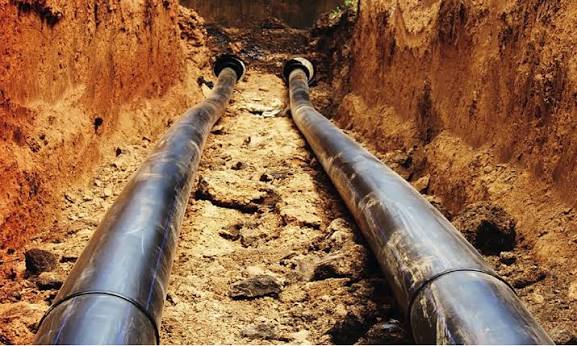

Полиэтиленовые трубы прочно заняли лидирующие позиции в строительстве газопроводов, водопроводов, систем канализации и других инженерных сетей. Их долговечность, устойчивость к коррозии и относительно невысокая стоимость делают этот материал незаменимым. Однако качество и надежность любого трубопровода напрямую зависят от того, насколько правильно и профессионально выполнены соединения. Для создания герметичных и прочных стыков используется специальное оборудование — станки и аппараты для сварки полиэтиленовых труб. В этой статье мы подробно разберем, какие виды сварки существуют, как устроены сварочные станки, на что обращать внимание при их выборе и какие требования предъявляются к оборудованию.
Существует два основных метода сварки полиэтиленовых труб: стыковая сварка нагретым инструментом и сварка с помощью фитингов с закладными нагревателями (электромуфтовая сварка). Для каждого из этих методов разработано специализированное оборудование, которое различается по конструкции, принципу действия и области применения. Более подробно ознакомиться с моделями и характеристиками современного оборудования можно на странице станок для сварки полиэтиленовых труб, а мы рассмотрим основные аспекты выбора и эксплуатации этого оборудования.
Стыковая сварка нагретым инструментом
Стыковая сварка нагретым инструментом — это самый распространенный и производительный способ соединения полиэтиленовых труб, особенно популярный при работе с трубами больших диаметров. Суть метода заключается в том, что торцы свариваемых труб нагреваются с помощью специального нагревательного элемента (его часто называют «сварочное зеркало» или «нагревательный блин») до температуры плавления полиэтилена. После этого нагреватель убирается, торцы труб прижимаются друг к другу под определенным давлением и фиксируются в таком положении до полного остывания стыка.
Сварочный аппарат для стыковой сварки состоит из нескольких ключевых узлов. Центратор служит для крепления и точной центровки свариваемых труб и соединительных деталей. С помощью хомутов центратора производится сведение и разведение элементов, а также в них крепятся переходные вкладыши для изделий меньшего диаметра. Торцеватель (или «фаска») используется для выравнивания торцевых сторон труб — он срезает неровности и обеспечивает идеально гладкую и ровную поверхность, необходимую для равномерного прогрева и качественного соединения. Нагреватель, как уже было сказано, разогревает подготовленные торцы до температуры плавления (обычно около 200–230 °C).
Стандарты устанавливают три основные процедуры стыковой сварки: сварка при единственном низком давлении, сварка при двойном низком давлении и сварка при единственном высоком давлении. Выбор конкретной процедуры зависит от типа полиэтилена, толщины стенки трубы и требований проекта. Современные аппараты, особенно для труб больших диаметров, часто оснащаются гидравлической станцией, которая обеспечивает необходимое усилие сжатия, и системой протоколирования, которая фиксирует все параметры сварки для контроля качества.
Стыковая сварка имеет ряд неоспоримых преимуществ. Она позволяет соединять трубы любых диаметров (от 40 до 1600 мм и более), обеспечивает высокую производительность при больших объемах работ и является экономически выгодным способом монтажа. Сварной шов получается равнопрочным основному материалу трубы, что гарантирует долговечность и надежность трубопровода.
Ключевые этапы стыковой сварки:
- Подготовка труб: Очистка и обезжиривание концов труб, фиксация в центраторе.
- Торцевание: Выравнивание торцов с помощью торцевателя для обеспечения параллельности и гладкости.
- Нагрев: Разогрев подготовленных торцов нагревательным элементом до заданной температуры в течение определенного времени.
- Сварка: Удаление нагревателя, сведение и прижатие торцов под давлением (зависит от типа процедуры).
- Охлаждение: Фиксация труб в сомкнутом состоянии до полного остывания стыка.
Сварка закладными нагревателями (электромуфтовая сварка)
Второй распространенный метод — это сварка с помощью фитингов с закладными нагревателями, которую также называют электромуфтовой сваркой. В этом случае используются специальные соединительные детали (муфты), внутри которых размещена электрическая спираль. Трубы вставляются в муфту, после чего через контакты на муфте подается напряжение. Спираль нагревается, расплавляет полиэтилен на внутренней поверхности муфты и наружной поверхности трубы, создавая герметичное и прочное соединение после остывания.
Для этого метода предназначены специальные аппараты — источники питания, которые обеспечивают подачу стабильного напряжения и тока в процессе сварки. Такие аппараты обычно компактны, легко транспортируются и подходят для работы в полевых условиях, в траншеях и в стесненных условиях.
Аппараты для электромуфтовой сварки классифицируются по входному напряжению на три класса: SVLV (безопасное очень низкое напряжение до 50 В), LV (низкое напряжение от 50 до 250 В) и HV (высокое напряжение от 250 до 400 В). Выбор конкретного класса зависит от типа используемых фитингов и места проведения работ. Современные аппараты часто оснащаются сканером штрих-кодов для автоматического считывания параметров сварки с муфты, что исключает ошибки и обеспечивает высокое качество соединения.
Преимущества электромуфтовой сварки:
- Простота и удобство: Не требует сложной подготовки и центровки труб.
- Доступность в стесненных условиях: Идеально подходит для работы в траншеях, где невозможно разместить громоздкий центратор.
- Высокое качество соединения: Обеспечивает герметичный стык, устойчивый к механическим нагрузкам.
- Автоматизация процесса: Современные аппараты контролируют и запоминают все параметры сварки.
- Универсальность: Подходит для соединения труб разных диаметров и ремонта действующих трубопроводов.
Как выбрать сварочный станок: основные критерии
Выбор сварочного оборудования для полиэтиленовых труб — ответственная задача, которая определяет качество и долговечность будущего трубопровода. При выборе необходимо учитывать несколько ключевых факторов.
В первую очередь, это диаметр свариваемых труб. Аппараты для стыковой сварки выпускаются для различных диапазонов диаметров: от компактных моделей для труб до 160–200 мм до мощных промышленных агрегатов для труб свыше 1000 мм. Для аппаратов электромуфтовой сварки важно, чтобы они поддерживали требуемый диапазон напряжений и токов, соответствующий используемым фитингам.
Второй важный аспект — условия эксплуатации. Для монтажа в полевых условиях и на строительных площадках нужны мобильные и надежные аппараты, устойчивые к перепадам температур и загрязнениям. В цехах и заводских условиях можно использовать более тяжелое и мощное стационарное оборудование.
Также стоит обратить внимание на систему управления и контроля. Современные аппараты оснащаются электронными регуляторами температуры, цифровыми дисплеями, системой протоколирования (сохранение данных о сварке) и функциями самодиагностики. Для аппаратов электромуфтовой сварки крайне полезна функция сканирования штрих-кода, которая автоматически задает оптимальный режим сварки, что исключает ошибки, связанные с человеческим фактором.
Критерии выбора стыкового сварочного аппарата:
- Диапазон свариваемых труб: Определяет, для каких труб подходит аппарат (например, 40–160 мм или 630–1000 мм).
- Тип привода: Ручной (для труб малых диаметров), механический или гидравлический (для труб больших диаметров).
- Жесткость центратора и качество зажимов: Обеспечивает надежную фиксацию и точную центровку труб, что критически важно для качества шва.
- Мощность нагревателя и точность регулировки температуры: Влияет на скорость нагрева и стабильность процесса.
- Наличие системы контроля и протоколирования: Гарантирует соответствие сварки требованиям стандартов и возможность проверки качества.
В заключение стоит отметить, что выбор сварочного оборудования должен основываться на конкретных задачах, условиях работы и требованиях к качеству соединений. Как стыковая сварка, так и электромуфтовая имеют свои преимущества и сферы применения. Профессиональное оборудование от проверенных производителей — это залог надежности и долговечности трубопроводных систем, будь то магистральный газопровод или система водоснабжения частного дома.
